Come impostare facilmente l’indirizzo IP di più controllori con nano EDGE ENGINE nell’edificio?
Nel panorama digitale odierno, gestire gli indirizzi IP in modo efficiente è fondamentale per l’amministrazione di rete. La vista IP Manager in iC Tool offre una soluzione robusta per le organizzazioni che desiderano snellire la gestione degli indirizzi IP. Questo articolo fornisce una conoscenza approfondita su come eseguire l’indirizzamento IP di tutti i controllori sulla rete utilizzando l’iC Tool gratuito e la vista dedicata IP Manager.

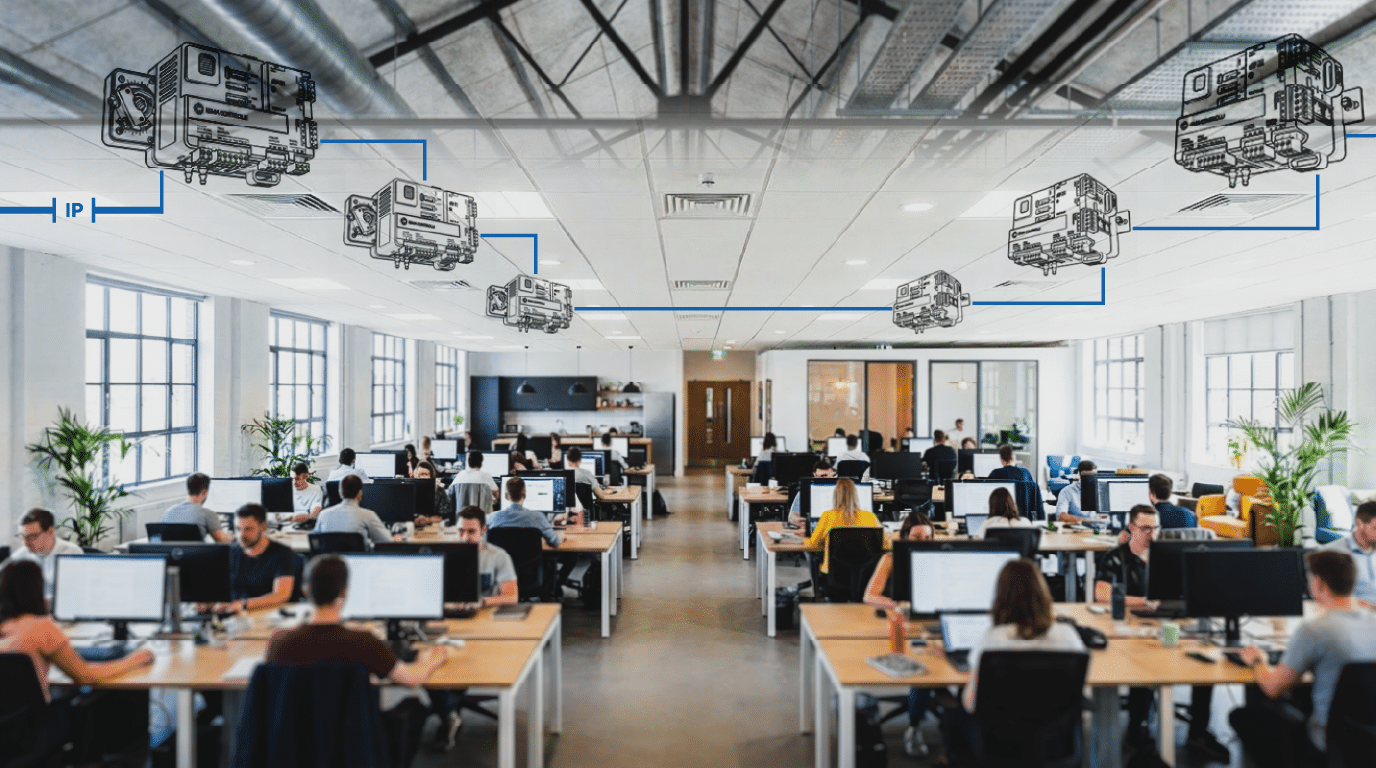

Figura 1. Open space con 6 controllori VAV responsabili del sistema di ventilazione.
Questo articolo ti guiderà su come assegnare gli indirizzi IP ai dispositivi già installati nel tuo sito in 6 passaggi.
1. Apri il software iC Tool.
2. Apri la vista IP manager – scegli 1 delle 3 opzioni disponibili per aprire la vista:

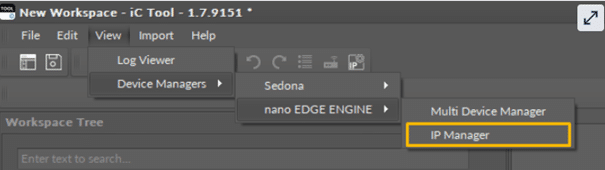

Accesso all’IP Manager dal menu principale
Accesso all’IP Manager dalla barra superiore

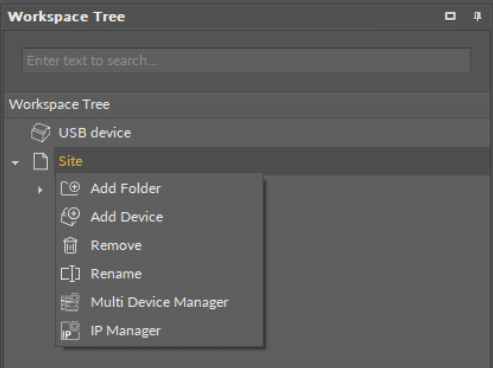

Accesso all’IP Manager dal menu contestuale del Sito

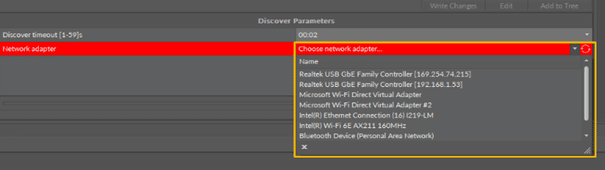

3. Seleziona l’adattatore ethernet utilizzato per la comunicazione con la rete IP nell’edificio:
4. Rileva la tua rete
La funzione Discover consente di individuare e identificare i dispositivi nano EDGE ENGINE su una rete. Ciascuno dei dispositivi risponde con le proprie informazioni di identificazione, tra cui il nome del dispositivo, l’indirizzo IP esistente, il numero di serie, il modello hardware, l’indirizzo MAC, la versione del sistema operativo nano EDGE ENGINE, la porta iFnet e il BACnet ID.
La funzione è molto simile alle ben note funzioni BACnet Discover nei sistemi di automazione degli edifici, che migliorano l’interoperabilità e l’efficienza fornendo una più facile integrazione e gestione di vari dispositivi.
La nostra rete dell’edificio analizzata in questo articolo si presenta come segue:

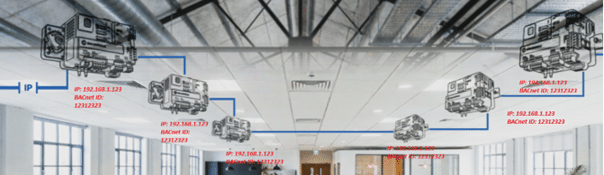

Figura 2. VAV14-IP con indirizzo IP di fabbrica: 192.168.1.123

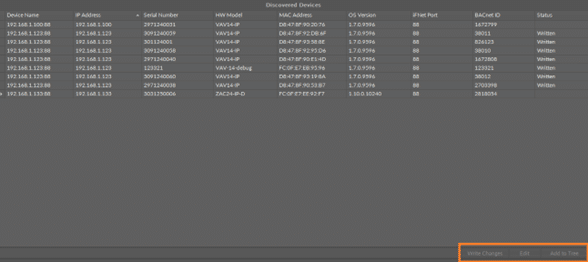

5. Seleziona i dispositivi per cambiare l’indirizzo IP.
6. Modifica le impostazioni IP per i controllori selezionati
A seconda del numero di controllori selezionati da modificare, hai le seguenti opzioni:
Vista durante la modifica di un singolo dispositivo.
Vista durante la modifica di più dispositivi.
L’assegnazione dell’indirizzo IP può essere effettuata tramite DHCP (Dynamic Host Configuration Protocol), che assegna automaticamente gli indirizzi IP e altre impostazioni di configurazione di rete ai dispositivi su una rete, semplificando il processo di connessione a Internet.
Scegliendo l’opzione dell’indirizzo IP statico, forniamo l’indirizzo IP di base (il primo) da cui inizieremo l’incremento verso l’alto.
Nell’oggetto analizzato si presenta come segue:

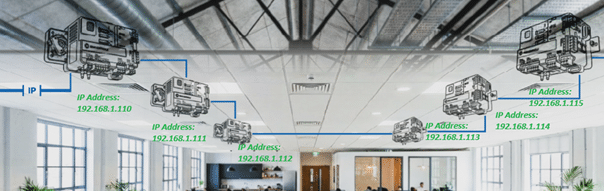

Figura 3. VAV14-IP con indirizzi IP assegnati.
Gli indirizzi corrispondono ai dispositivi indicati.

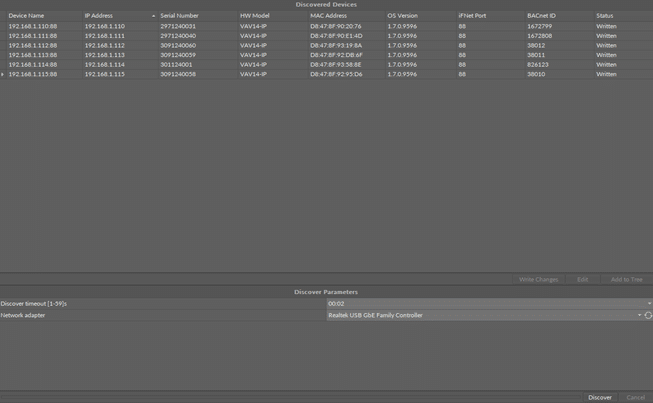

Figura 4: VAV14-IP con indirizzi IP assegnati.
L’IP Manager è uno strumento potente progettato per semplificare la gestione degli indirizzi IP per organizzazioni di tutte le dimensioni. Con la sua interfaccia intuitiva, le sue funzioni robuste e l’attenzione alla sicurezza, si distingue come una risorsa preziosa nella gestione della rete.
